Descripción general del producto:

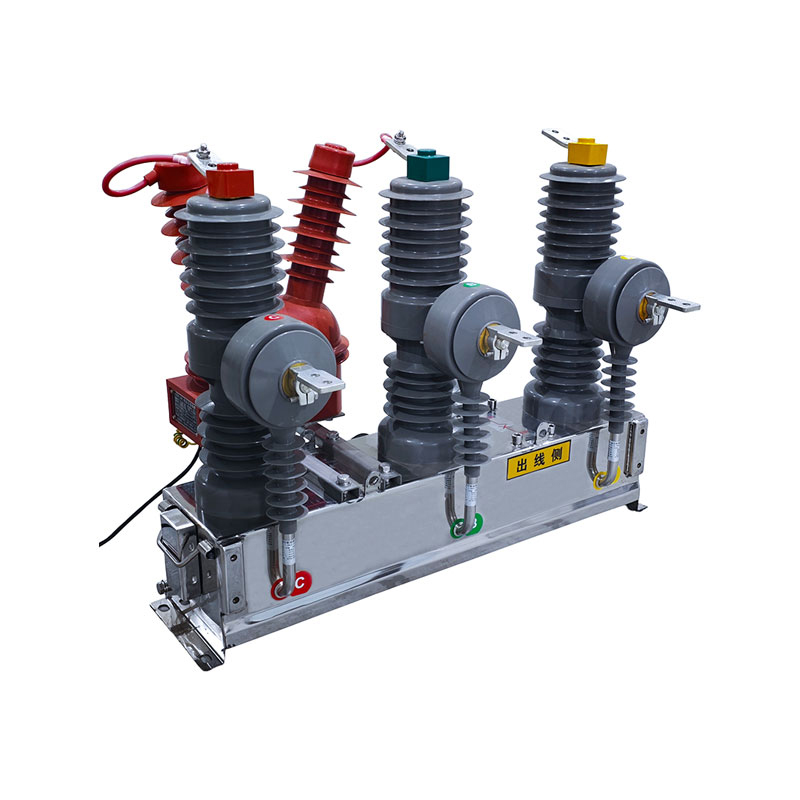

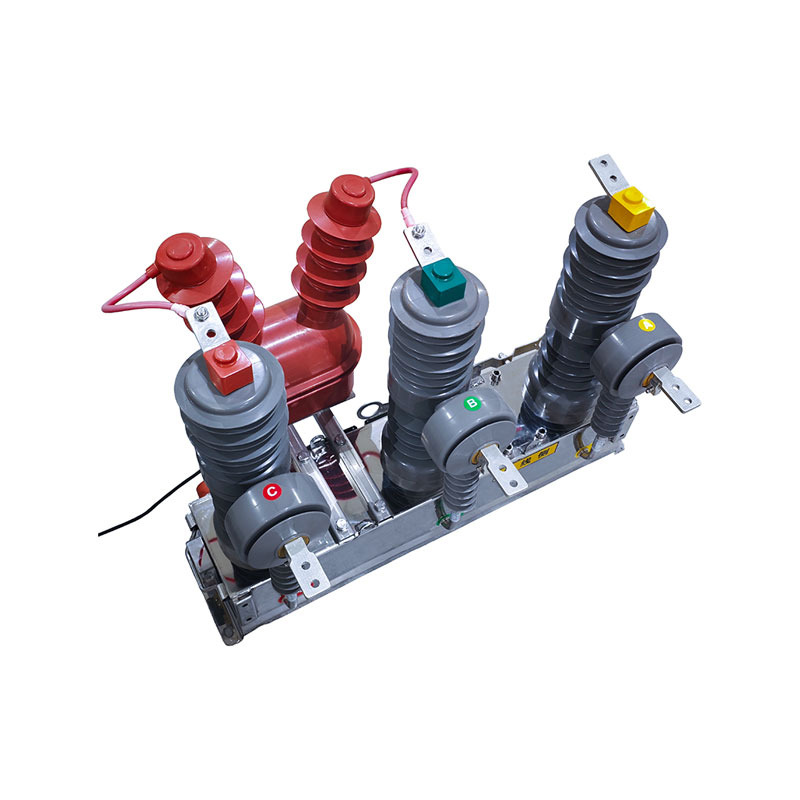

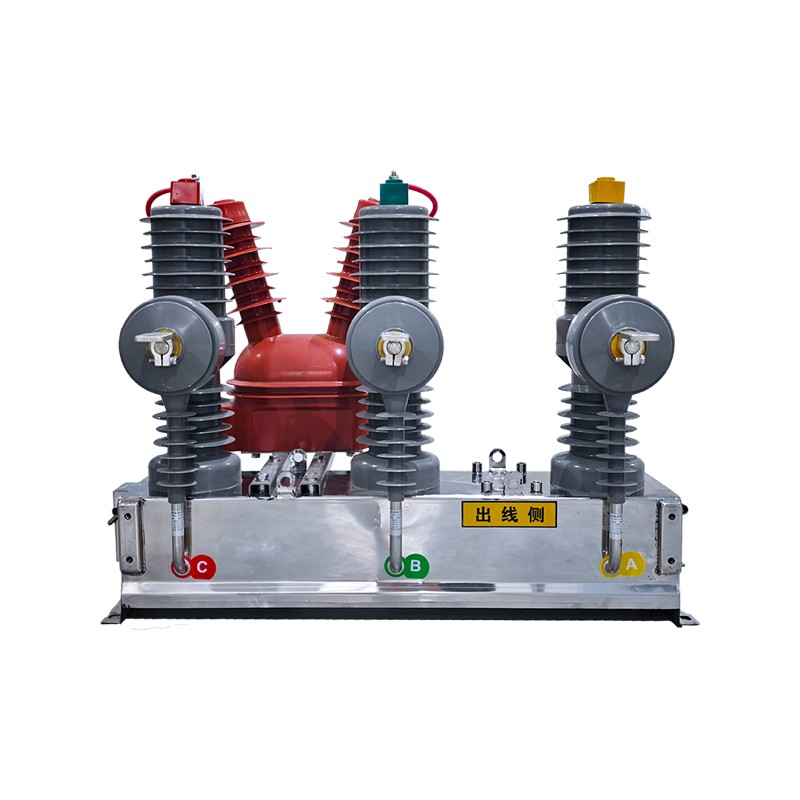

El disyuntor de vacío de CA de alto voltaje para exteriores ZW□-12/T630-25 es un dispositivo clave diseñado para líneas de distribución aéreas de 12 kV. Al integrar profundamente la unidad de conmutación primaria con el terminal secundario de medición, control y protección, se utiliza ampliamente en aplicaciones como seccionalización de líneas, conexiones de amarres y puntos de demarcación de clientes. El dispositivo permite el control de línea y el manejo de fallas al tiempo que respalda los requisitos de automatización de la distribución.
En el lado primario, el componente central es un disyuntor de vacío montado en un polo, equipado con transformadores de corriente, transformadores de voltaje, condensadores de toma de energía y, en algunas configuraciones, interruptores de desconexión de un solo lado o de doble lado. En el lado secundario, se proporciona de serie una unidad terminal alimentadora (FTU), que incorpora módulos de medición, protección y comunicación. Todos los componentes están interconectados a través de conectores de aviación de grado militar y cables totalmente aislados con interfaces estandarizadas, lo que reduce los riesgos de cableado in situ.
Características técnicas:
1. Fuerte adaptabilidad estructural:
El producto generalmente adopta una estructura polar independiente trifásica, lo que evita que fallas monofásicas se conviertan en cortocircuitos trifásicos. El recinto está fabricado con materiales resistentes a la corrosión como el acero inoxidable S304, con un nivel de protección de hasta IP67, proporcionando resistencia a la humedad y la condensación e idoneidad para entornos exteriores hostiles, incluida alta salinidad, gran altitud y regiones extremadamente frías. El diseño general liviano, con algunos modelos que pesan ≤130 kg, facilita la instalación exterior montada en postes.
2. Protecție integrală de securitate:
Se proporciona un enclavamiento mecánico completo. Por ejemplo, el interruptor de desconexión no se puede abrir cuando el disyuntor está cerrado y solo se puede operar después de abrir el disyuntor, lo que evita operaciones incorrectas. Además, los postes adoptan tecnología de aislamiento sólido de resina epoxi, con baja descarga parcial y rendimiento de aislamiento estable, lo que garantiza aún más la seguridad operativa.
3. Capacidad confiable de conmutación y manejo de fallas:
El disyuntor admite operaciones de apertura y cierre tanto manuales como motorizadas. Combinado con interruptores de vacío, puede interrumpir de forma fiable corrientes de cortocircuito de hasta 20 kA, con una capacidad de interrupción de cortocircuito de hasta 30 operaciones. El dispositivo está equipado con funciones de cierre automático, con tiempos e intervalos de cierre ajustables. Puede identificar con precisión y aislar rápidamente fallas como conexión a tierra monofásica y cortocircuitos de fase a fase, minimizando el alcance de las interrupciones. En aplicaciones de demarcación de clientes, puede eliminar automáticamente fallas del lado del cliente y cargar información sobre fallas.
4. Configuración flexible y capacidad de expansión:
El mecanismo operativo se puede seleccionar como de resorte o de imán permanente. El tipo y la relación de los transformadores de corriente y voltaje se pueden configurar de manera flexible, con CT de fase y CT de secuencia cero combinados según sea necesario. Hay varias series de terminales inteligentes disponibles. Además, las interfaces están reservadas para funciones de expansión como el monitoreo de temperatura y descarga parcial, lo que permite la compatibilidad con varios sensores inteligentes y respalda futuras actualizaciones de inteligencia de la red de distribución.
5. Diseño orientado al medio ambiente:
El producto adopta un diseño sin aceite y no utiliza SF₆ ni otros gases de efecto invernadero. El aislamiento y la interrupción se logran mediante aislamiento de aire y tecnología de extinción de arco al vacío. Durante la fabricación se aplican conceptos de diseño ligero e integrado para reducir el uso de resina epoxi y materiales ferromagnéticos, alineándose con los objetivos ambientales de reducción de carbono en las redes de distribución. Después del desmantelamiento, el equipo también reduce la presión ambiental de eliminación.
