Aparatos de conmutación cerrados de metal con aislamiento de gas respetuosos con el medio ambiente

Descripción general del producto:

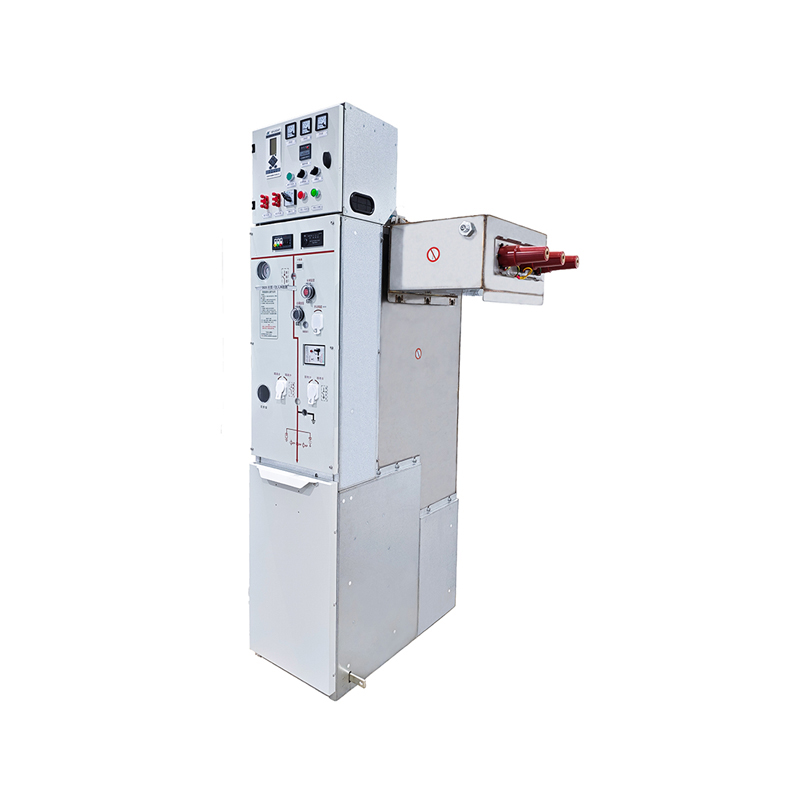

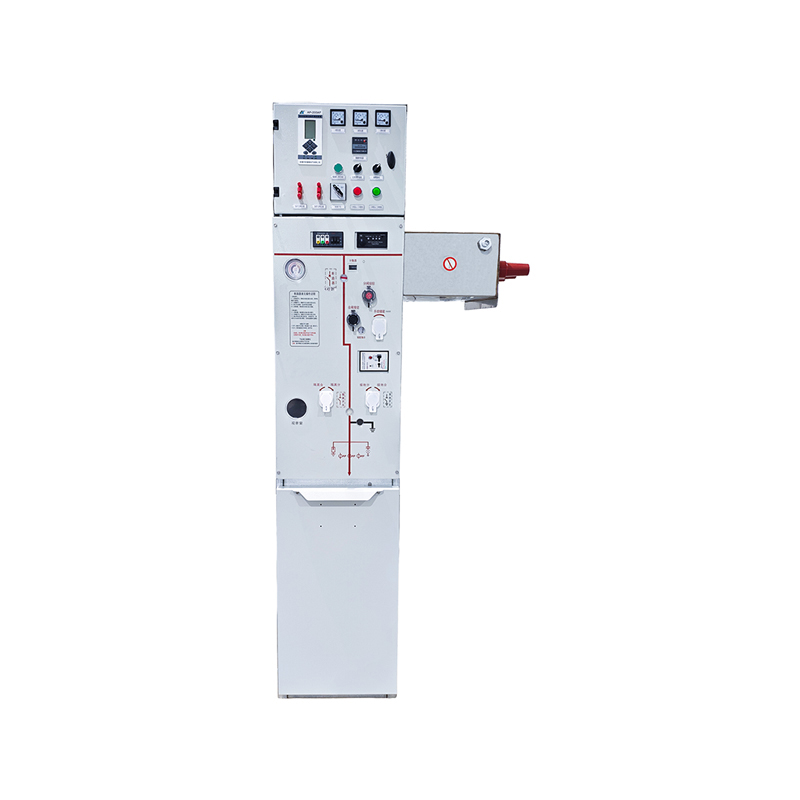

El cuadro de distribución cerrado de metal con aislamiento de gas WMHXGN-12 es un cuadro de distribución cerrado de metal diseñado y desarrollado independientemente por Wanma Technology Co., Ltd., que se adhiere a principios de diseño respetuosos con el medio ambiente. Utiliza tecnología de aislamiento de gas y extinción de arco al vacío respetuosa con el medio ambiente, ofreciendo ventajas como estructura simple, tamaño pequeño, bajo costo, operación sin mantenimiento y suministro de energía seguro y confiable. Se utiliza ampliamente en pequeñas subestaciones de distribución y subestaciones empaquetadas en áreas residenciales urbanas, edificios de gran altura, fábricas, aeropuertos, ferrocarriles y edificios públicos.

Entorno operativo:
Temperatura ambiente: Temperatura máxima 40℃, temperatura -25℃, diferencia de temperatura diaria 25K
Altitud: ≤1000m
Intensidad de la radiación solar: 0,1 W/cm²
Nivel de contaminación: d
Humedad: Humedad relativa media diaria ≤95%
Resistencia sísmica (aceleración horizontal): 2 m/s²
Para entornos operativos especiales diferentes a las condiciones anteriores, como gran altitud, baja temperatura o contaminación grave, el usuario debe consultar con el fabricante al realizar el pedido.

Características técnicas:

1. El cuadro de distribución cerrado de metal con aislamiento de gas WMHXGN-12, respetuoso con el medio ambiente, utiliza gas respetuoso con el medio ambiente (aire seco) para sustituir al SF6 tradicional como medio aislante. Las fugas de gas no son contaminantes y no se requiere recuperación ni tratamiento adicional de gas durante todo el ciclo de vida del equipo, lo que reduce significativamente la carga ambiental.  El equipo se fabrica utilizando materiales no tóxicos e inofensivos, y los materiales pueden reciclarse después del desmantelamiento, lo que reduce aún más el impacto ambiental.

2. El circuito principal está sellado en una caja de gas de acero inoxidable S304 de 3 mm de espesor, con un nivel de protección de IP67 y una tasa de fuga anual de ≤0,01%. El interruptor principal utiliza un interruptor de vacío estable y confiable como componente central para romper y realizar operaciones del disyuntor y el interruptor de carga. Cuenta con un pequeño espacio de contacto, un tiempo de arco corto y un desgaste de contacto mínimo al interrumpir las corrientes de falla. La transmisión mecánico-ligera no sólo mejora la vida útil mecánica del interruptor, sino que el interruptor de vacío en el circuito de puesta a tierra también permite múltiples operaciones de puesta a tierra, cumpliendo con los frecuentes requisitos de operación de la red eléctrica. 1.  El uso de un interruptor de aislamiento/puesta a tierra de tres posiciones como punto de desconexión visible permite una observación clara de las posiciones abierta y cerrada del interruptor de aislamiento/puesta a tierra, lo que facilita la confirmación intuitiva del estado del equipo por parte del personal de mantenimiento; la protección dual con enclavamientos mecánicos y eléctricos garantiza un funcionamiento estable y confiable del producto; una válvula a prueba de explosiones y un canal de alivio de presión están configurados en la parte inferior del tanque de gas permitiendo un rápido alivio de la presión cuando la presión interna aumenta anormalmente, evitando daños al personal y al equipo circundante debido a la ruptura del tanque de gas.

3. Adoptando un diseño modular, puede combinar varias unidades funcionales como disyuntores, interruptores de carga, PT y barras colectoras a través de conectores de barras colectoras. También admite métodos de expansión de barras colectoras laterales o superiores, lo que permite una combinación flexible de soluciones según las necesidades de distribución de energía, adaptándose a los requisitos de instalación en diferentes escenarios como áreas residenciales urbanas, aeropuertos, túneles y áreas costeras;

4. La estructura del gabinete es compacta, con algunos gabinetes de productos de solo 375 mm de ancho, y adopta un diseño de módulo de barra colectora superior, interruptor de conexión a tierra de aislamiento de tres posiciones central y disyuntor inferior, optimizando la utilización del espacio interno y reduciendo el volumen. Su diseño liviano también facilita el transporte y la instalación en el sitio; se pueden ensamblar gabinetes individuales en el sitio, evitando los inconvenientes de transporte e instalación causados por múltiples gabinetes combinados.

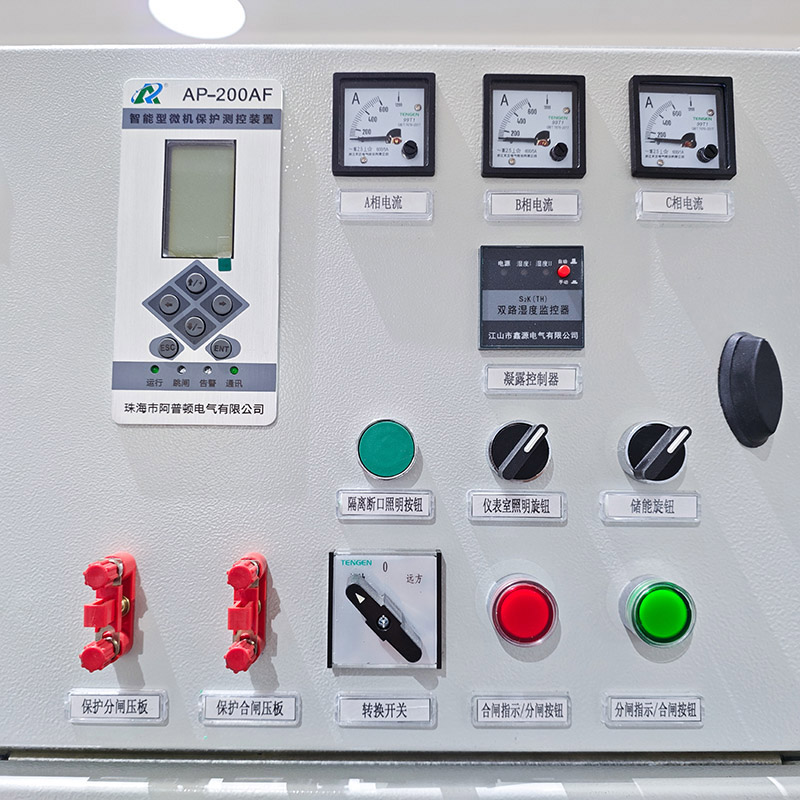

5. Se reservan interfaces inteligentes y posiciones de instalación de sensores, lo que permite la configuración de componentes de monitoreo de cantidades no eléctricas, como temperatura, humedad y presión de aire.  Combinado con una unidad de control y medición inteligente de protección integrada por microcomputadora, puede recopilar datos operativos del equipo e información de estado en tiempo real. Algunos productos también pueden equiparse con videovigilancia, medición de temperatura por infrarrojos y otros equipos para monitorear datos clave como el aumento de la temperatura de contacto y la posición del interruptor. A través de una interfaz universal de comunicación de datos, se puede conectar al sistema de automatización de subestaciones para lograr funciones de control remoto, medición remota y señalización remota, permitiendo el monitoreo remoto del estado operativo del equipo, advertencia de fallas e informes de datos, cumpliendo con los requisitos de State Grid para operación y mantenimiento desatendidos de subestaciones de distribución, reduciendo significativamente los costos de operación y mantenimiento manual.
