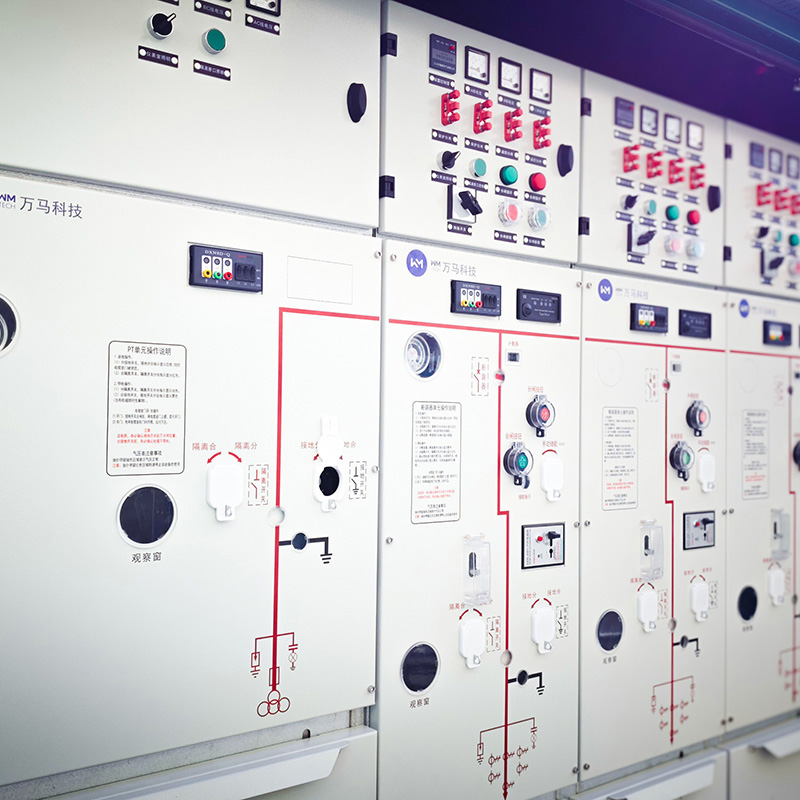

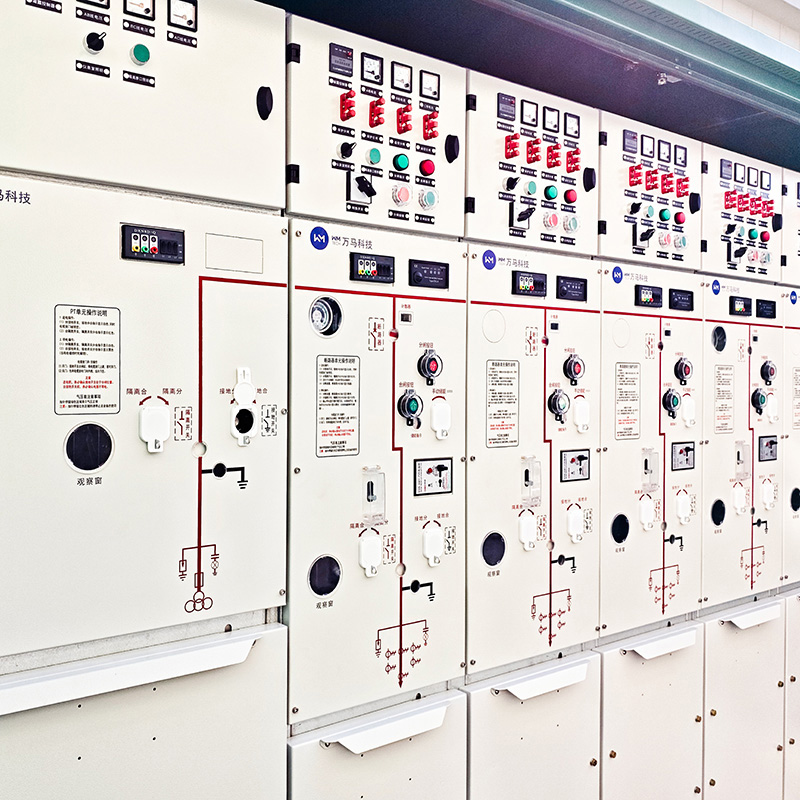

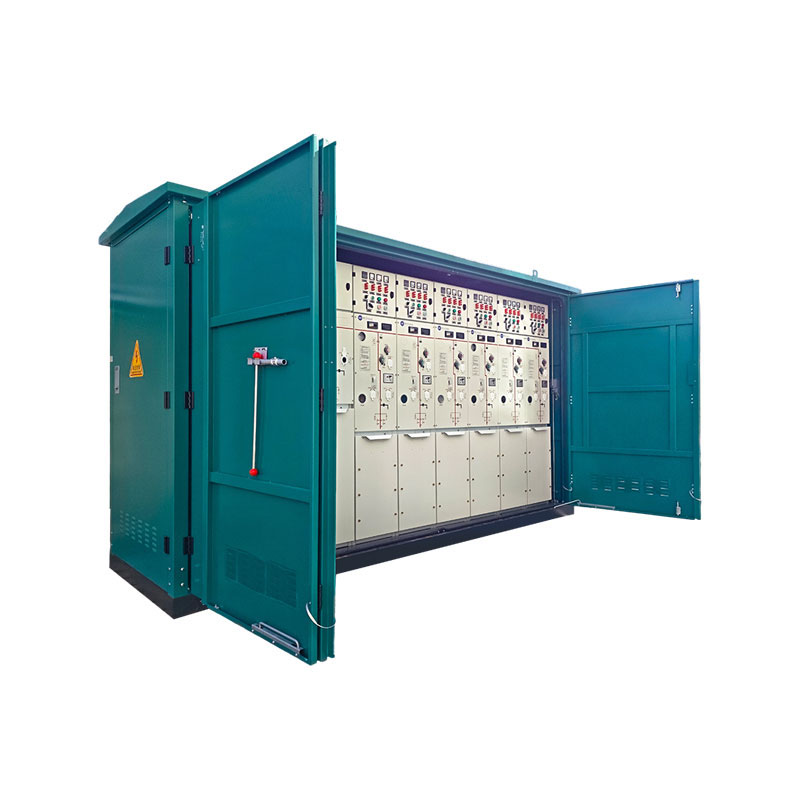

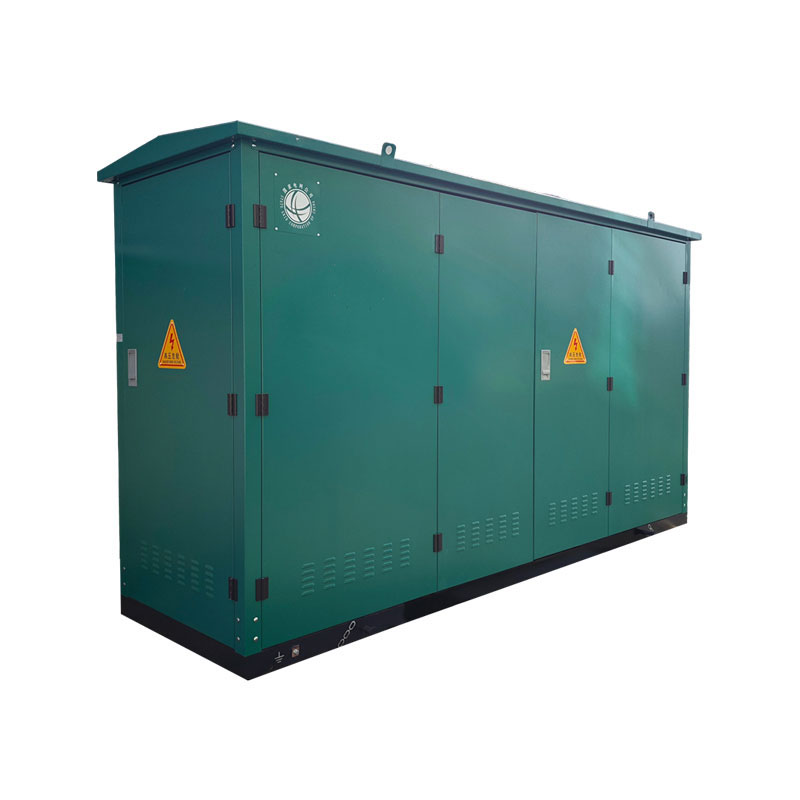

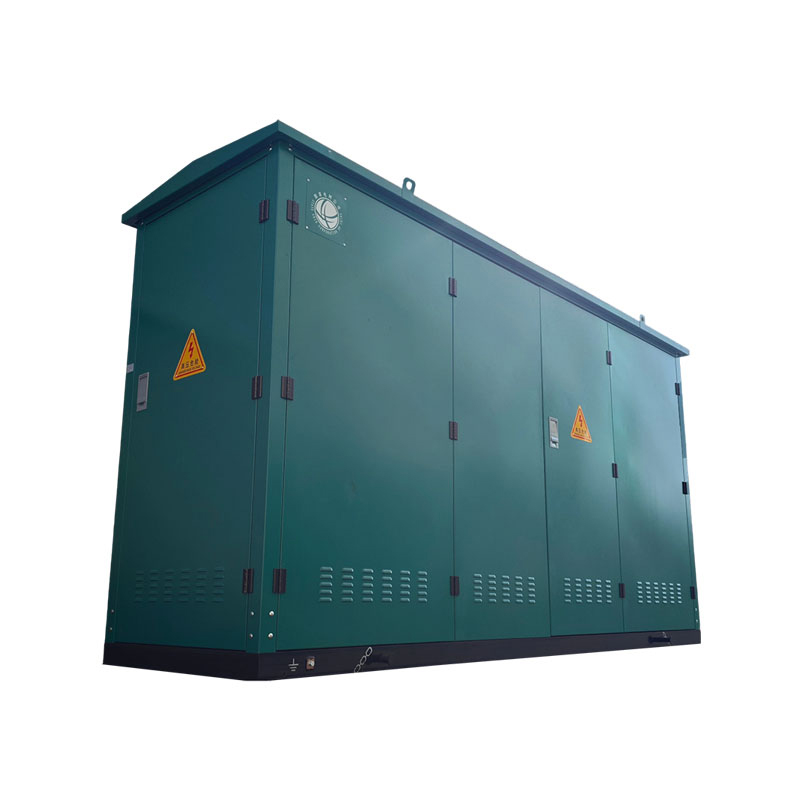

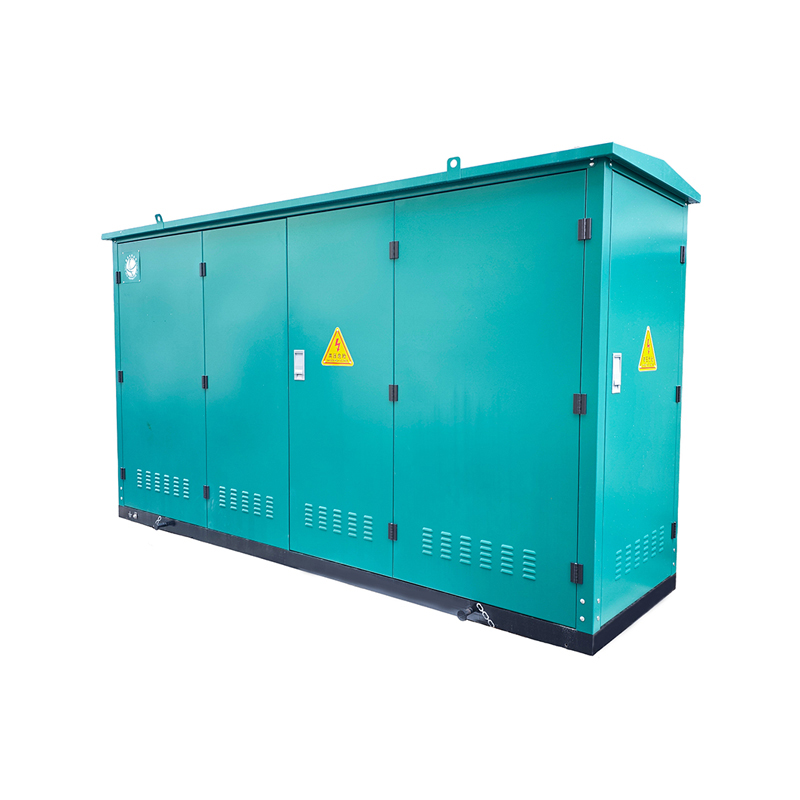

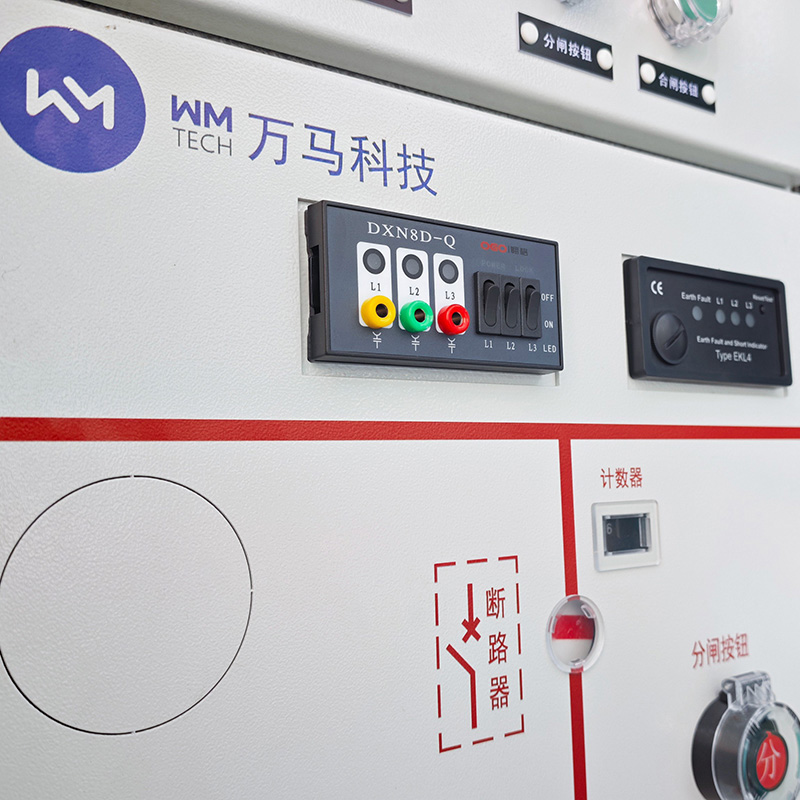

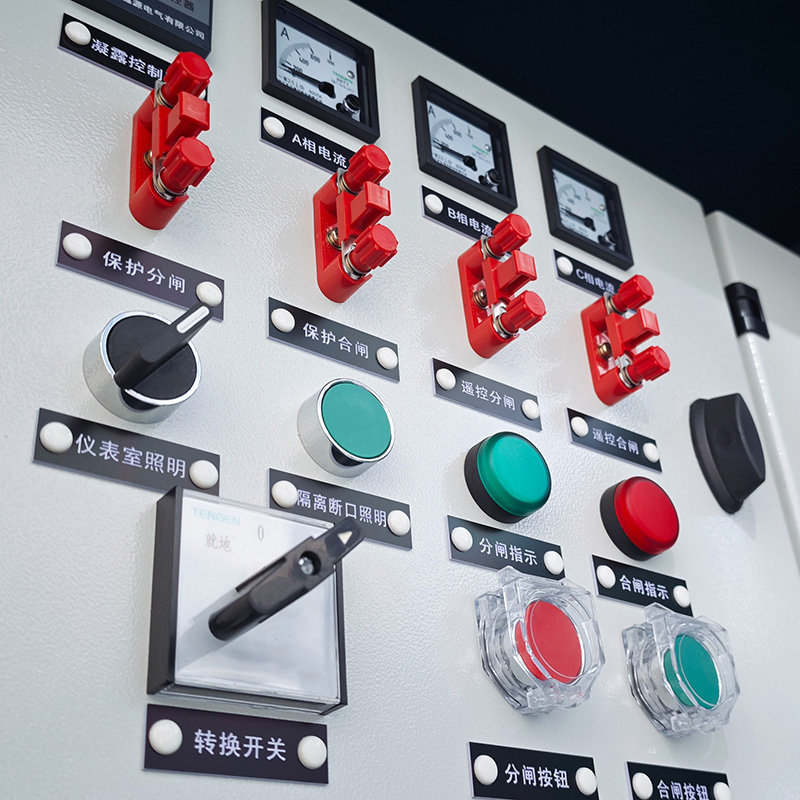

Unidad principal de anillo cerrado prefabricado para exteriores

Descripción general del producto:

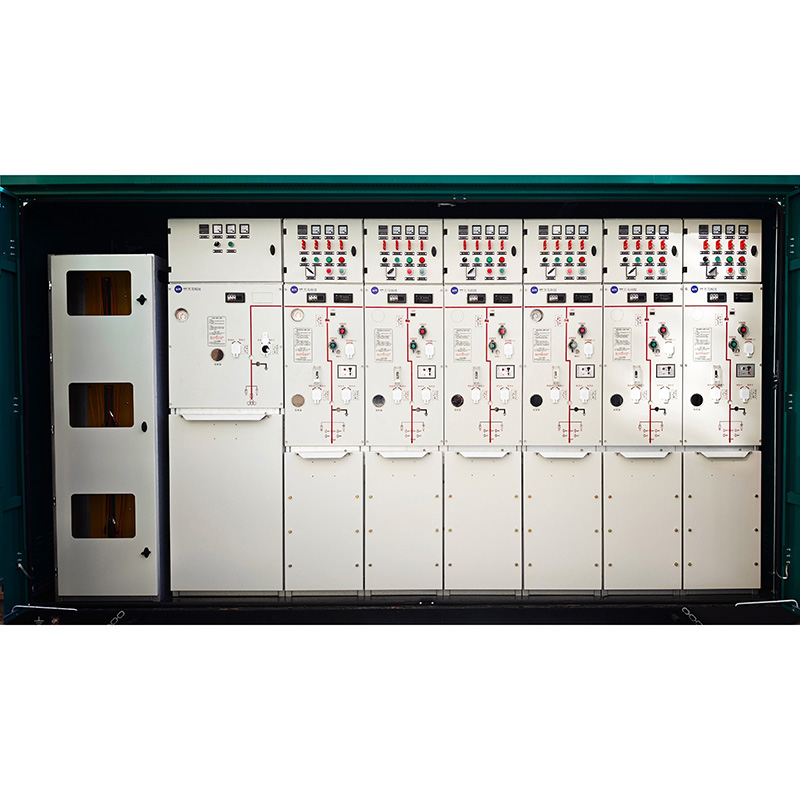

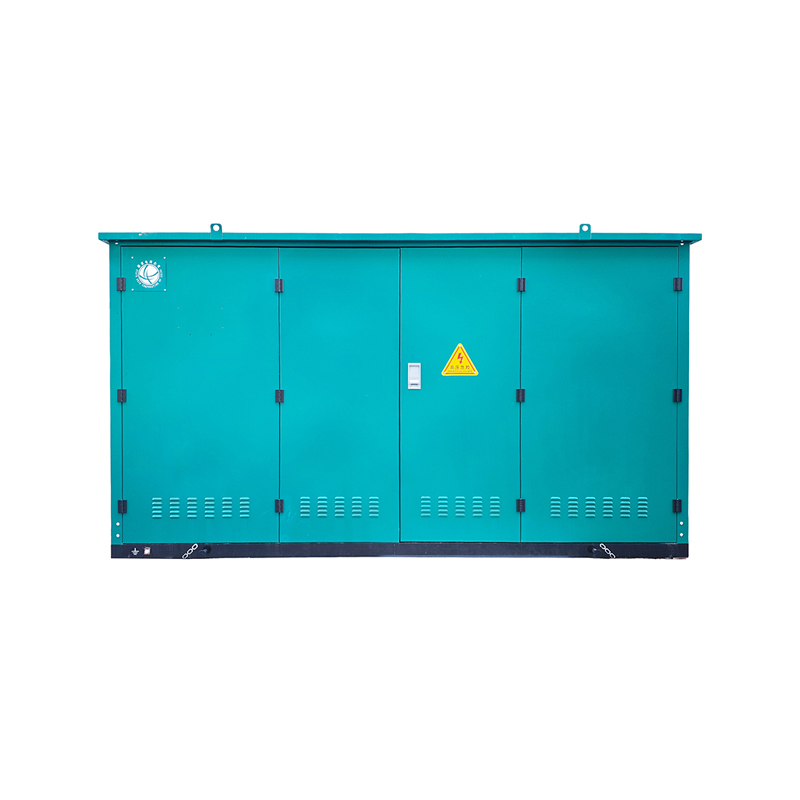

La unidad principal de anillo cerrado prefabricada para exteriores WMXGW-12 es un equipo integrado inteligente lanzado por Wanma Technology Co., Ltd. en respuesta a los últimos estándares de State Grid Corporation of China, a saber, "Estándares técnicos para equipos de distribución primaria y secundaria integrados" y "Esquema de diseño y personalización estandarizado para unidades principales de anillo (cajas) de 12 kV".  Integra tecnologías avanzadas como transformadores de voltaje y corriente, dispositivos de medición de temperatura de descarga parcial, módulos de medición de pérdida de potencia y filtrado transitorio de fallas de alta velocidad. El producto consta principalmente de un recinto exterior, unidades de entrada/salida, unidades alimentadoras, unidades de equipos de barras colectoras, una unidad DTU centralizada y cables de conexión. Puede recopilar señales como corriente, voltaje, frecuencia, corriente de secuencia cero, potencia activa, medición de pérdida de línea, descarga parcial y temperatura del cable. Posee funciones avanzadas como identificación de voltaje de línea, detección y reporte de límites de voltaje y carga excedentes, y detección y procesamiento de fallas por cortocircuito, cumpliendo con los requisitos de automatización de la red de distribución.

Entorno operativo:
Temperatura ambiente: Temperatura máxima 40℃, temperatura -25℃, diferencia de temperatura diaria 25K
Altitud: ≤1000m
Intensidad de la radiación solar: 0,1 W/cm²
Nivel de contaminación: d
Humedad: Humedad relativa media diaria ≤95%
Resistencia sísmica (aceleración horizontal): 2 m/s²
Si existen entornos operativos especiales diferentes a las condiciones operativas anteriores, como gran altitud, baja temperatura o contaminación grave, el usuario debe negociar con el fabricante durante el pedido.

Características técnicas del producto:

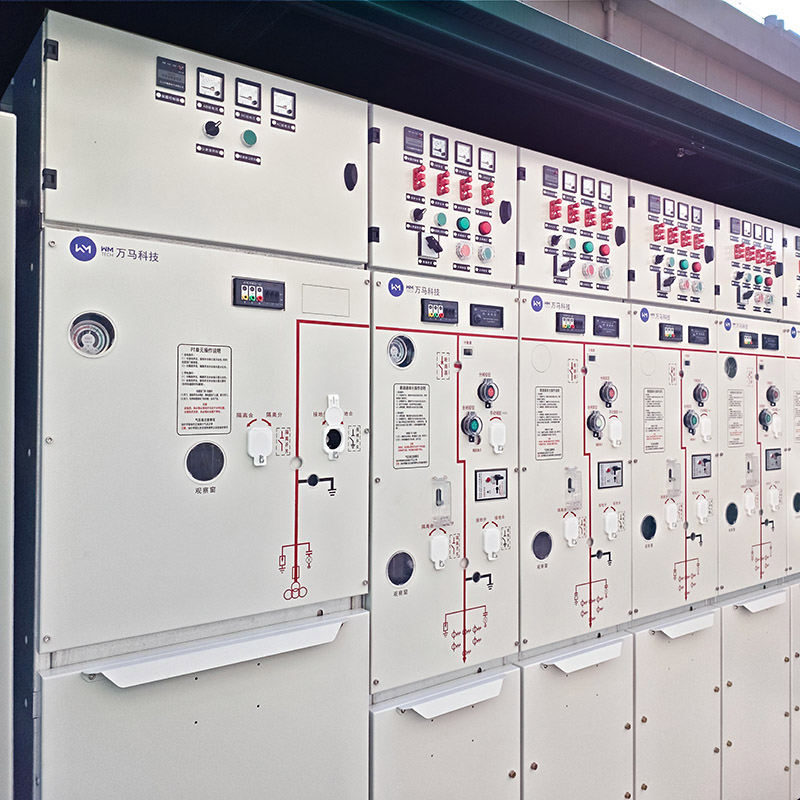

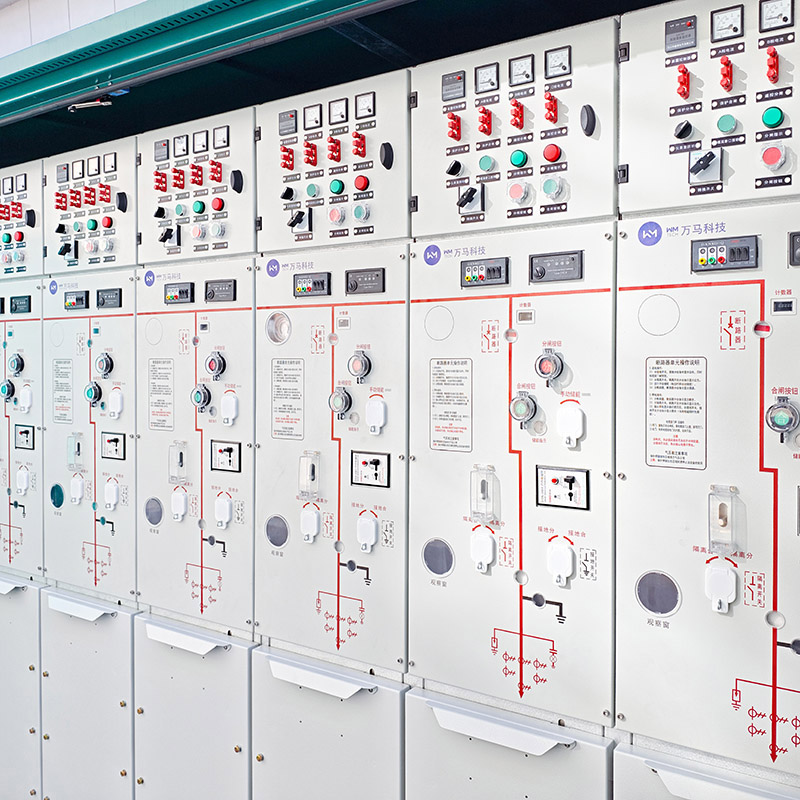

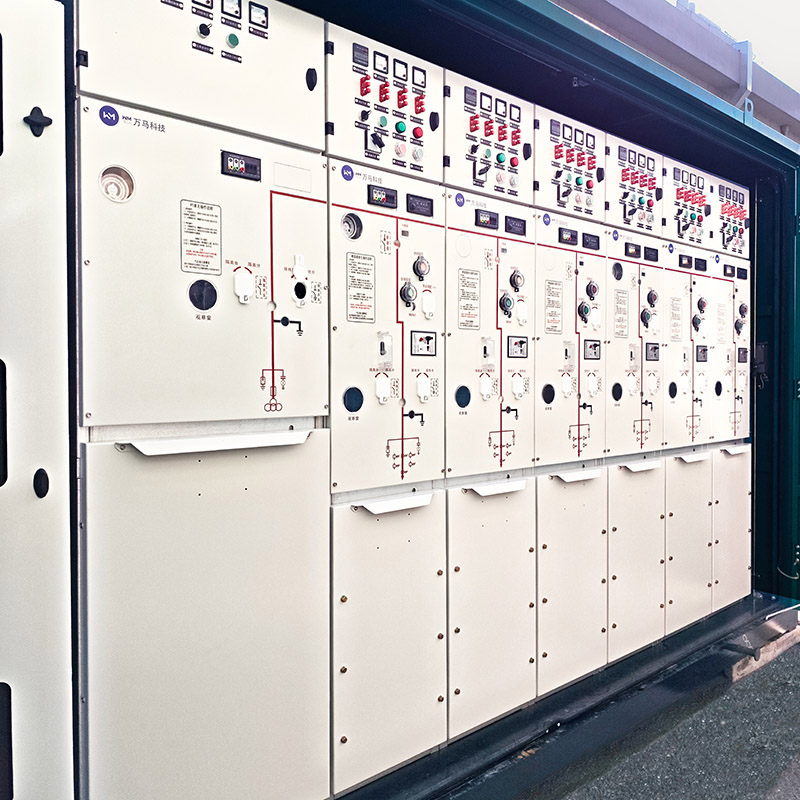

1. La unidad principal de anillo cerrado prefabricada para exteriores integra cuadros de distribución con aislamiento de gas de 12 kV respetuosos con el medio ambiente y otros equipos primarios con componentes secundarios como la DTU centralizada, transformadores de corriente y voltaje y módulos de medición, completando el ensamblaje general y la depuración en la fábrica. También utiliza interfaces mecánicas, eléctricas y de comunicación estandarizadas, evitando errores y peligros ocultos del cableado secundario en el sitio, acortando significativamente el ciclo de instalación en el sitio y resolviendo los problemas de compatibilidad de la interfaz causados por la instalación separada de equipos primarios y secundarios tradicionales.

2. El lado principal de los cuadros de distribución con aislamiento de gas respetuosos con el medio ambiente abandona el gas SF6 de efecto invernadero de alta temperatura y opta en su lugar por aire seco o nitrógeno de alta pureza como medio aislante. El compartimento de gas está sellado mediante soldadura láser y un diseño de presión micropositiva reduce la pérdida del medio.  Combinado con una cámara de extinción de arco al vacío, logra una conmutación sin aceite, lo que resulta en un corto tiempo de arco y un bajo desgaste de contacto, cumpliendo con los frecuentes requisitos de operación de las redes de distribución.

3. El lado primario permite la combinación libre de diferentes unidades funcionales, como disyuntores, interruptores de carga y transformadores de voltaje, cumpliendo con varios esquemas de distribución, como aplicaciones de entrada/salida, alimentador y PT. La DTU centralizada del lado secundario puede controlar de 4 a 8 conjuntos de cuadros de distribución y admite el control de enclavamiento de seccionadores e interruptores de puesta a tierra. El equipo respalda la futura expansión funcional, como la adición de módulos de análisis armónico y componentes de monitoreo de temperatura y humedad ambiental, lo que lo hace altamente adaptable tanto a las necesidades de suministro de energía de alta densidad en áreas centrales urbanas como a escenarios de distribución convencionales en redes eléctricas rurales.

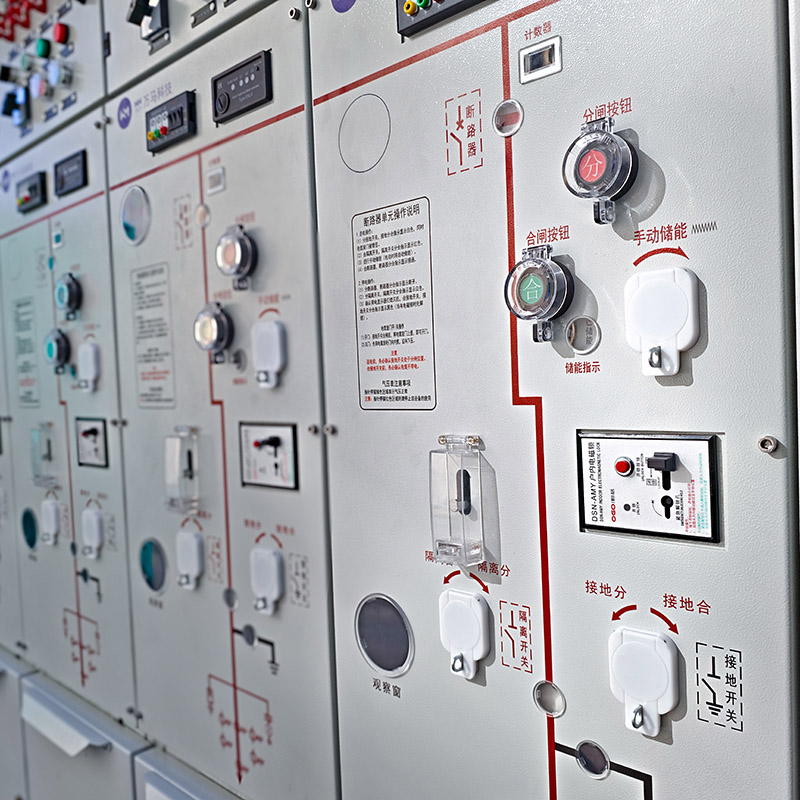

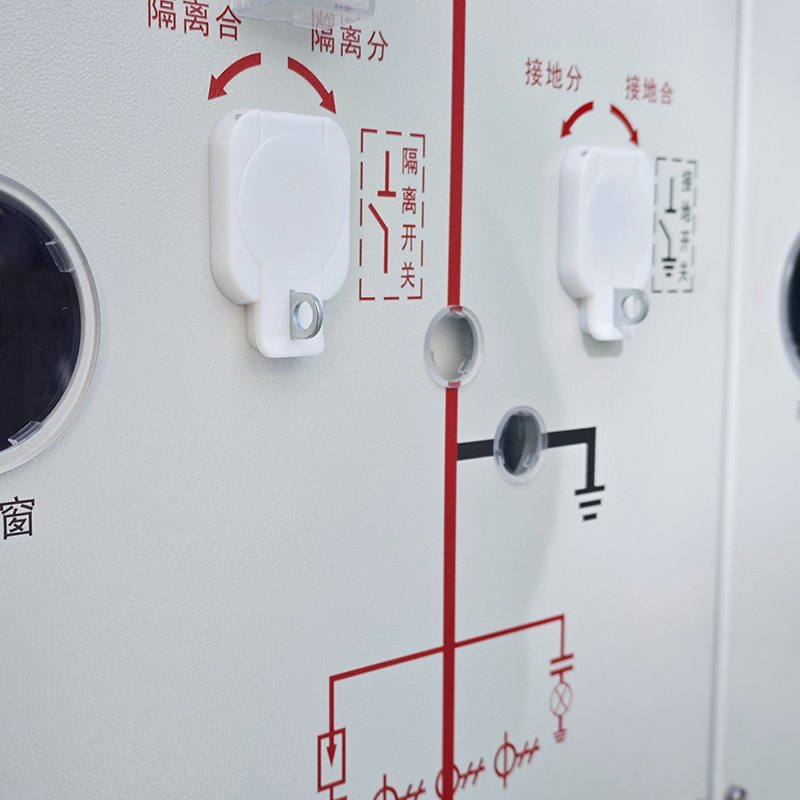

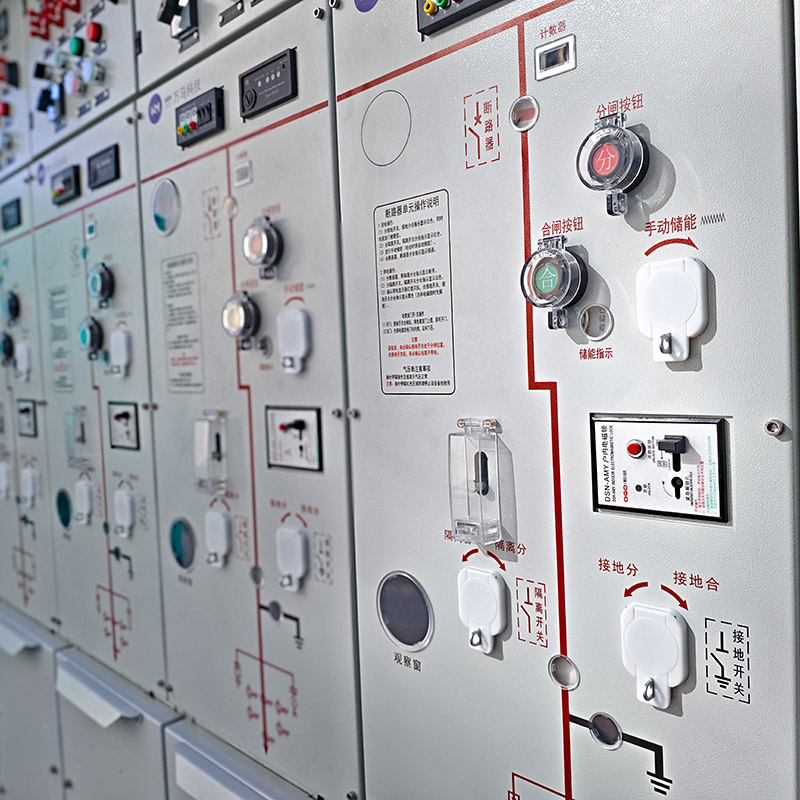

4. Hereda un completo sistema de enclavamiento mecánico de cinco prevención, logrando el enclavamiento entre interruptores de puesta a tierra y puertas de gabinetes, y entre disyuntores y seccionadores, evitando accidentes causados por mal funcionamiento. El compartimento de gas también está equipado con un diafragma a prueba de explosiones, lo que permite una rápida liberación de presión en caso de presión anormal, evitando la rotura del gabinete. La DTU del lado secundario adopta un diseño totalmente de grado industrial, con un nivel de compatibilidad electromagnética de clase V exterior.  El uso de una fuente de alimentación de respaldo con supercondensador reemplaza las baterías tradicionales, evitando problemas de mantenimiento de la batería y garantizando el funcionamiento a corto plazo de las funciones de control central durante cortes de energía, mejorando la estabilidad del sistema.

5. La DTU centralizada admite acceso a transformadores electromagnéticos o electrónicos, con una precisión de medición analógica que alcanza la clase 0,2-0,5. Puede recopilar datos en tiempo real, como potencia activa y corriente de secuencia cero, logrando una medición bidireccional de la potencia activa directa e inversa y la potencia reactiva de cuatro cuadrantes, completando con precisión las estadísticas de pérdida de línea. Algunos productos también utilizan muestreo de alta frecuencia a 128 puntos por ciclo para registrar completamente los datos de forma de onda antes y después de fallas, lo que admite 64 ciclos de registro de forma de onda de fallas.
