Introducción

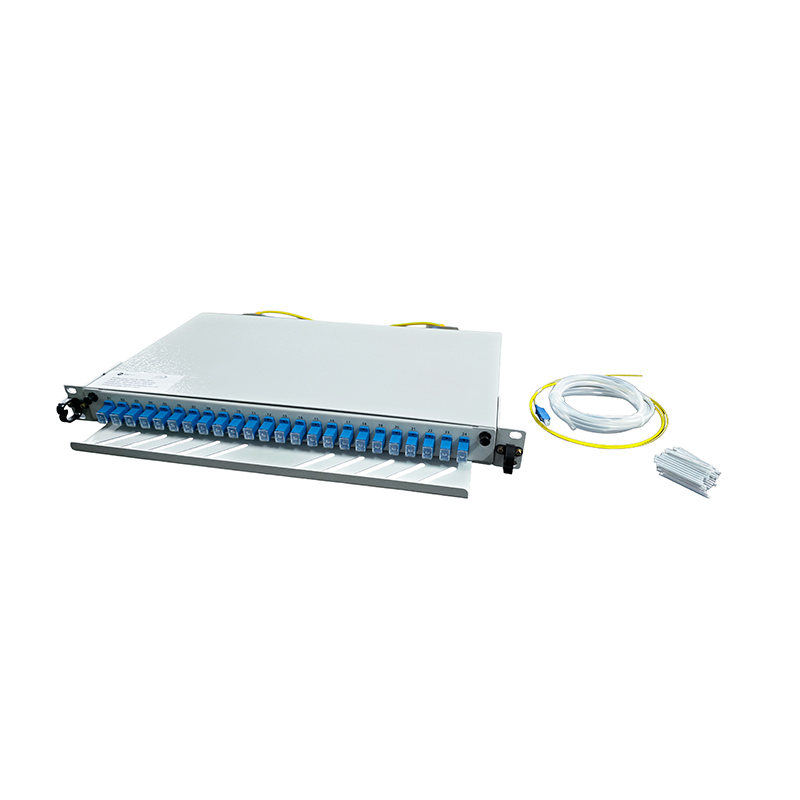

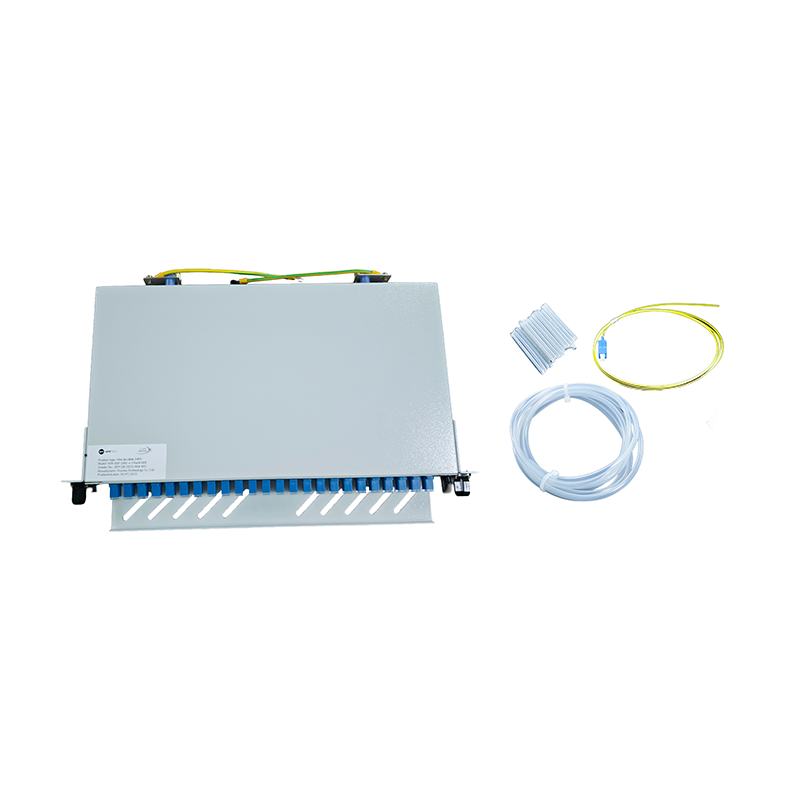

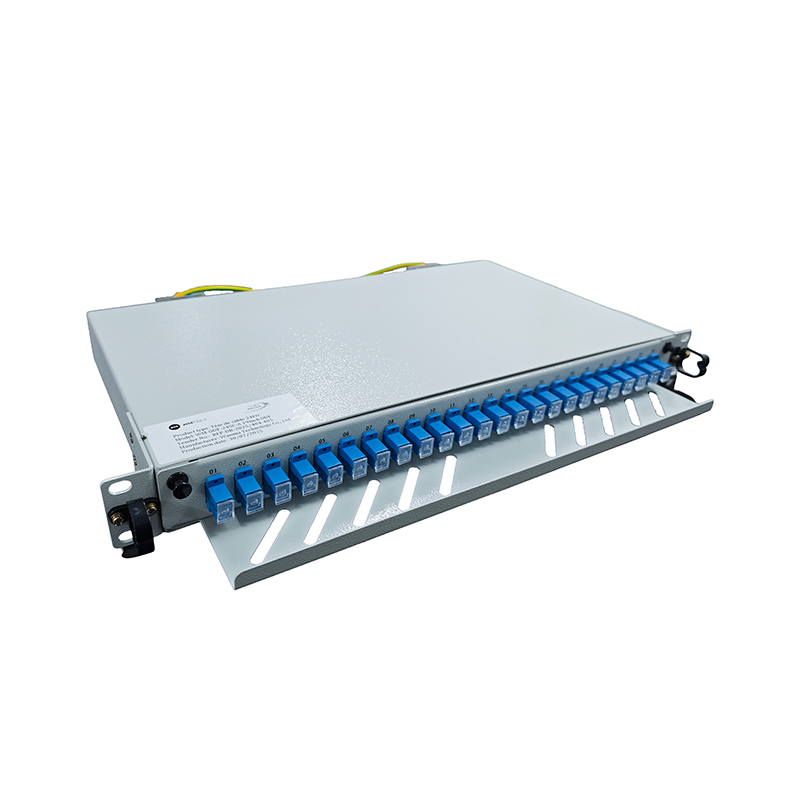

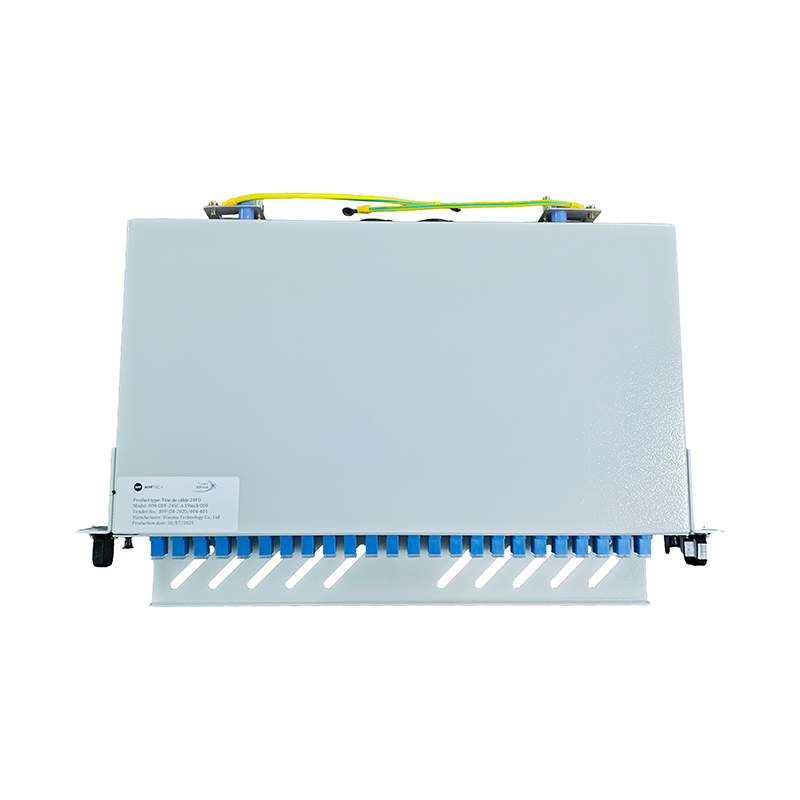

El estándar ODF WM-ODF-24SC es una unidad de gestión de fibras de alta densidad y alta capacidad que integra el empalme y distribución de fibras ópticas. La unidad ODF tiene una capacidad de 24 núcleos y una altura de 1U. Se puede instalar libremente en un rack o gabinete estándar de 19 pulgadas según las necesidades del usuario. La unidad ODF tiene función de fijación de cables, función de protección de fibras, función de empalme de fibras, función de ajuste de cables y protección de núcleo y cola de cerdo de fibras. El dispositivo tiene una configuración flexible, es fácil de instalar y usar, fácil de mantener y fácil de administrar.
Característica

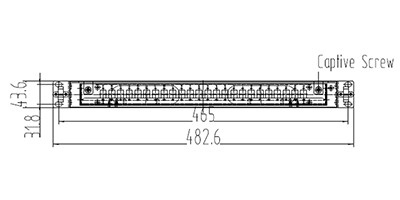

1. Tamaño de construcción de unidad estándar de 19 pulgadas, libre para caber en el gabinete del marco de distribución.
2. El panel adaptador y el ODF están hechos de material metálico, la superficie es rociada, hermosa y duradera; la bandeja de empalme y la guía del cable están hechas de material PP, que es liviano, flexible y duradero.

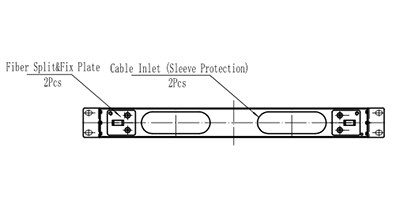

3. En la parte trasera de la unidad ODF, hay un orificio de entrada de cable y un dispositivo de división y fijación de cable óptico; el cable óptico se introduce desde la parte trasera y se abre, se despega y se fija, y se empalma con el pigtail en la bandeja de empalme, y los dispositivos o el usuario final lo terminan si se aplica.

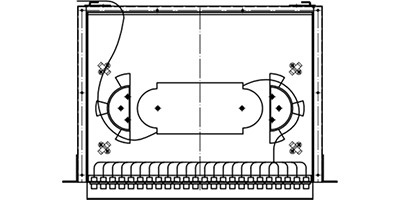

4. La unidad ODF adopta una estructura de cajón, que se puede extraer al empalmar y restablecer una vez completada la operación. Al mismo tiempo, el dispositivo de tipo tracción dispone de un dispositivo limitador para evitar una extracción excesiva y dañar la fibra óptica.
5. El adaptador SC está disponible.
6. Aplicable a cintas, haces y cables de un solo núcleo.
Condiciones de trabajo
Temperatura de trabajo: -25℃～ 40℃
Temperatura ambiente:-40℃～ 60℃
Temperatura de almacenamiento: -25℃～ 55℃
Humedad relativa: ≤85%（ 30℃）
Presión de aire: 70 Kpa～106 Kpa。
Parámetro técnico
1. Longitud de onda de trabajo estándar: 850 nm、1310 nm 、1550 nm
2. Pérdida de inserción: ≤ 0,3 dB
3. Pérdida de retorno: PC≥40dB、UPC≥50dB、APC≥60dB
4. Potencia eléctrica: ≥3KV (CC)/1min, sin averías, sin arcos eléctricos.
5. Resistencia de aislamiento: ≥1000 MΩ/500 V (CC)
6. Vida útil de inserción: 500 veces.
